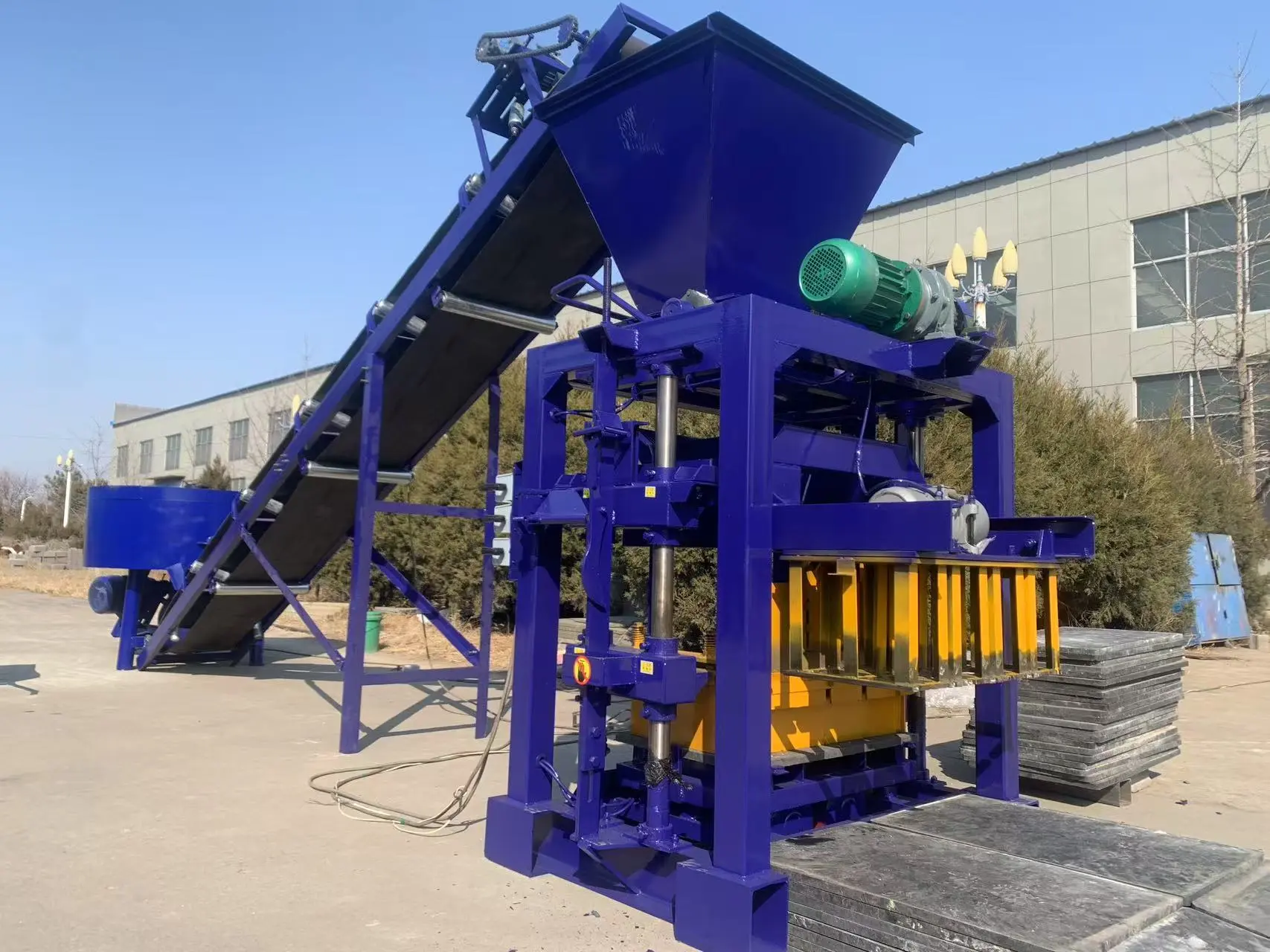

Avtomatik beton blok qilish mashinasi nima va u qanday ishlaydi?

Asosiy funksionallik: Avtomatik beton blok tayyorlash mashinasi

Asosiy komponentlar: Omborxona (xopper), aralashtirgich, gidravlik press, PLC boshqaruvchi va quritish konveyeri

Bir avtomatik beton blok tayyorlash mashinasi bu asosiy qismlarni birlashtirib, oddiy ingredientlardan qurilish uchun tayyor qattiq bloklar hosil qiladi. Avvalo, sement, qum, gравий va suv kabi kerakli materiallarni saqlaydigan g'ovak (hopper) bor. Bu materiallar nam qumga o'xshash, lekin hali yetarlicha nam emas bo'lguncha aralashtiriladi. To'g'ri aralashganidan so'ng, bu yarim quruq aralashma maxsus shakllarga yuklanadi. Bu yerda gidravlik bosim — kvadrat dyuymiga 1500 dan 3000 funt (psi) gacha — aralashmani zichlab, mustahkamlab beradi. Bir vaqtda, sekundiga 40 dan 60 marta tebranishlar orqali qamalgan havo pufakchalari chiqariladi va natijada 1800 kg/kub metrdan yuqori zichlikdagi bloklar hosil bo'ladi. Butun jarayon PLC deb ataladigan kompyuter tizimi yordamida silliq o'tadi; bu tizim har bir qismning ishlash vaqti va keyingi amallarning boshlanish vaqtini doimiy ravishda sozlaydi. Shakllantirilgandan so'ng, bloklar konveyer lentalari orqali oxirgi joylashuvlariga o'tkaziladi, bu yerda ular bug' bilan davolash yoki oddiy sharoitda turish orqali quritiladi. Bu, ASTM C1319 va IS 2116 kabi sanoat standartlarida talab qilinadigan mos mustahkamlikka erishishni ta'minlaydi.

Avtomatik beton blok qilish mashinasining ishlash prinsipi: Aralashtirish, shakllantirish va shakldan chiqarishning uzluksiz integratsiyasi

Operatsion samaradorlik uchun uchta bosqich bo'ylab sinxron avtomatlashtirish asos qilinadi:

• To'plamlar : Yuk hujayralari va hajmiy sensorlar xom ashyoni ±2% aniqlikda o'lchaydi, sement-agregat nisbatini optimallashtirib, suv o'zgaruvchanligini minimal darajada kamaytiradi.
• Qolip : Ikki kuchli siqish — gidravlik bosim va yuqori chastotali tebranish birgalikda ishlaydi, bu esa konstruktiv zichlikni va o'lchamlarning barqarorligini ta'minlaydi.
• Shakldan olib tashlash : Pnevmatik ravishda boshqariladigan chiqarish pinlari quritilgan bloklarni 15–20 soniyada chiqaradi; bu sikl vaqtini qisqartiradi va bloklarning butunligini saqlaydi.

PLC doimiy ravishda kalıb harorati, tebranish chastotasi va bosim transduseridan keladigan fikrlarni nazorat qiladi va millisekund darajasidagi sozlamalarga imkon beradi. Bu yopiq kontur boshqaruvi o'lchamlarning ±1 mm aniqlikda saqlanishini ta'minlaydi va material sarfini qo'llanma yoki yarim avtomatik usullarga nisbatan 7–12% ga kamaytiradi.

Avtomatik beton blok qilish mashinasining qadam-qadam operatsion ish jarayoni

Avtomatlashtirilgan material berish, aniq quruq aralashma dozalash va yuqori chastotali vibratsion siqish

Sozlangan hopperslardan xom ashyo avtomatik ravishda aralashtirish blokiga tushadi. Bu sozlashning ajoyib tomoni — partiyalarning bir xil bo'lishini ta'minlash, ya'ni taxminan ±2% gacha o'zgaruvchanlikni saqlash. Endi qo'lda o'lchashga bog'liq taxminlar qilish shart emas, shuning uchun aralashtirish sikli har safar bir xil natijalarga olib keladi. Aralashma tayyor bo'lgandan so'ng, yarim quruq beton formaga o'tkaziladi. Bu yerda 40–60 Gts chastotali vibratsiya hamda ehtiyotkorlik bilan boshqariladigan gidravlik bosim bilan ish o'tkaziladi. Barcha jarayonning maqsadi — massani shakl ichida tekis siqishdir. Hammasi yaxshi bajarilsa, yakuniy mahsulot zichligi 2000 kg/kub metrdan oshadi. Shuningdek, material ichidagi havodan joylar soni taxminan 30% ga kamayadi. Bu yaxshilanishlar standart ASTM C140 sinovlariga ko'ra, siqilishga chidamlilikni va umumiy mustahkamlikni oshirishga to'g'ridan-to'g'ri sabab bo'ladi.

Haqiqiy vaqtli PLC boshqaruvi va sensorlar asosida sifatni ta'minlash (zichlik, o'lcham, chiqarish kuchi)

Markaziy PLC integratsiyalangan sensorlardan foydalangan holda uchta asosiy sifat parametrlarini nazorat qiladi:

• Miqdoriy chaqovat , zichlikning ≥95% ga yetishini tekshirish uchun bosim transduserlari orqali o'lchanadi;
• O'lchovlar , uzunlik, kenglik va balandlik bo'yicha ±1 mm noaniqlik doirasida qolishini laser skanerlar bilan tekshiriladi;
• Ishlatish kuchi , yuzaki trog'lanish yoki shakl o'zgarishini oldini olish uchun chiqarish bosimini optimallashtirish uchun yuk hujayralari orqali kuzatiladi.

Bu kiritilgan ma'lumotlar gidravlik bosim, tebranish amplitudasi va kutish vaqtiga avtomatik sozlamalarga sabab bo'ladi — nuqsonli mahsulotlar ulushi 0,5% dan kamaytiriladi va uzluksiz 24/7 ishlab chiqarishni qo'llab-quvvatlaydi.

Avtomatik beton blok ishlab chiqarish mashinasining aniq ishlash afzalliklari

Chiqish quvvati: 8-soatlik smenada soatiga 2000–15 000 ta blok, ishlash vaqti 92%

Avtomatik blok ishlab chiqarish uskunalari 8 soatlik ish kunida 2000 dan 15000 gacha standart beton blok ishlab chiqarishi mumkin. Bu tizimlar kichik qurilish maydonlarida ham, shahodagi katta turar joy majmualarida ham bir xil samarali ishlaydi. Sir yuqori chastotali tebranishlarda, ya'ni beton aralashmasini tezda siqib beradigan tebranishlarda yotadi; bu esa uskunalar har soatda 1500 dan ortiq blok ishlab chiqarishiga imkon beradi. Qadimiy qo'lda quyish usullariga nisbatan zamonaviy avtomatlashtirilgan tizimlar ishlab chiqarish hajmini taxminan yigirma barobar oshiradi va uskunalar aksariyat vaqt davomida silliq ishlashini ta'minlaydi. Sanoat hisobotlariga ko'ra, ishlab chiqaruvchilar tomonidan to'g'ri texnik xizmat ko'rsatish protokollari qo'llanilsa, uskunalar vaqting 92 foizidan ortiq qismida ishlashda qoladi.

Me'yorida ishchi kuchi samaradorligi: operatorlarning 60–80% ga kamayishi va partiyadan partiyaga o'zgarishning deyarli nolga teng bo'lishi

Avtomatlashtirish barcha bosqichlarni — aralashtirish, shakllantirish, siqish va sifatni tekshirishni — bitta silliq operatsiyaga birlashtirganda, odatda korxonalar ishlab chiqarishda qo'lda bajariladigan vazifalarni bajaruvchi ishchilarga nisbatan yarmidan to'rt beshdan to'rttasi gacha kamroq ishchi talab qiladi. Keyin nima bo'ladi? Asosan, operatorlar PLC panellarini kuzatib turish, muntazam kalibratsiya tekshiruvlarini o'tkazish va kerak bo'lganda texnik xizmat ko'rsatish kabi nazorat vazifalariga o'tadi. Haqiqiy inqilobiy o'zgarish sensorlardan keladi: ular darhol javob beradi va avtomatik ravishda detallarni olib tashlaydi. Bu tizimlar odamlar orasidagi taxminlarni deyarli butunlay yo'q qiladi, shu sababli har bir partiyada o'lchamlar faqat bir necha foizdan bir necha mingdan bir foizgacha farq qiladi. Natijalar o'zini aytmoqda: umumiy chiqindi miqdori 15 dan 30 foizgacha kamayadi. Shuningdek, mahsulotlar doimiy ravishda IS 2116 va ASTM C1319 standartlariga mos kelgani uchun, me'yorida saqlash ham ancha osonlashadi. Chiqarilayotgan har bir birlama strukturasiga oid jihatdan bir xil ishlaydi va hech qanday noyoblikka yo'l qo'ymaydi.

Avtomatik beton blok ishlab chiqarish mashinasini qo'llash bo'yicha strategik hisobga olinadigan jihatlari

Avtomatik beton blok qilish uskunasini sotib olish haqida o'ylaganda, qaror qabul qilishdan oldin bir nechta muhim jihatlar bor. Ehtimol, birinchi narsa — ishlab chiqarish quvvati. To'liq avtomatlashtirilgan uskunalar o'rtacha 8 soatlik ish kunida 2000 dan 15000 gacha blok ishlab chiqaradi, lekin ular yarim avtomatik analoglariga nisbatan ancha qimmatroq. Mehnat resurslariga bo'lgan ehtiyoj ham sezilarli darajada o'zgaradi. Avtomatlashtirish mehnatni 60–80% ga kamaytiradi; bu ajoyib tuyuladi, lekin PLC tizimlarini boshqarish, sensorlarni sozlash va murakkab gidravlik komponentlarini texnik xizmat ko'rsatishni biladigan mutaxassislarga bo'lgan yangi ehtiyoj vujudga kelganda shu foyda yo'qoladi. Xom ashyo ham muhim ahamiyatga ega. Standart bo'lmagan agregatlar yoki ortiqcha namlikdagi materiallardan foydalanish vibratsiya jarayonini buzib, natijada umumiy holda zaifroq bloklarga sabab bo'ladi. Uzoq muddatli xarajatlarni ham unutmang. Oddiy presslarga nisbatan yuqori chastotali vibratsion uskunalardan foydalanganda energiya iste'moli taxminan 25% ga oshadi. Texnik xizmat ko'rsatish ham bepul emas — masalan, gidravlik suyuqliklarini har uch oyda tekshirish va PLC dasturiy ta'minotini yiliga bir marta yangilash kerak. Va nihoyat, mijozlarga haqiqatan ham g'amxo'rlik qiladigan yetkazib beruvchini toping. Batafsil o'quv dasturlarini taklif qiladigan, masofadan turib nosozliklarni aniqlash imkoniyatini beradigan va agar nimadir noto'g'ri ketganda ikki kun ichida mutaxassis jo'natadigan kompaniyalarni tanlang. Yaxshi xizmat ko'rsatish — ishlab chiqarish jarayonini vaqtning 92% dan ortiq qismida silliq o'tkazishda muhim farqni hosil qiladi.

Ko'p beriladigan savollar

Avtomatik beton blok ishlab chiqarish mashinasining asosiy qismlari nimalardan iborat?

Avtomatik blok ishlab chiqarish mashinasi omba (xopper), aralashgich, gidravlik press, PLC boshqaruvchi va quritish konveyerini o'z ichiga oladi; har biri ishlab chiqarish jarayonida muhim rol o'ynaydi.

Avtomatik beton blok ishlab chiqarish mashinasi qanday ishlaydi?

Bu mashinalar aniqlik va samaradorlikni ta'minlash uchun og'irlik sensorlari (load cell), gidravlik bosim va yuqori chastotali tebranishdan foydalangan holda dozalash, shakllantirish va shakldan chiqarishni bitta silliqlangan operatsiyaga birlashtiradi.

Avtomatlash natijasida qancha mehnat resurslarini tejash mumkin?

Avtomatlash inson mehnatini 60–80% gacha kamaytirishi mumkin; bu paytda qo'lda bajariladigan vazifalar nazorat qilish vazifalariga va sensorlar bilan boshqariladigan jarayonlarga almashtiriladi.

Bir soatlik ish hajmi qancha? avtomatik beton blok tayyorlash mashinasi ?

Bunday mashinalar 8-soatlik smenada 2000 dan 15000 gacha blok ishlab chiqarishi mumkin; mashina ishlash vaqti 92% dan ortiq.
